BSS BSS BLU-100 (EU) (BSSBLU100M-EU)

Soundweb London BLU-100 пропонує фіксовану конфігурацію з 12 входів та 8 виходів, налаштовувану обробку сигналів та високошвидкісну, відмовостійку цифрову аудіошину.

BLU-100 має відкриту архітектуру, яку повністю налаштовує HiQnet™ Audio Architect. Багата палітра об'єктів обробки та логіки, а також метод налаштування «перетягуванням» забезпечують просте та звичне середовище проектування.

Цей процесор має низькозатримувану, відмовостійку цифрову аудіошину з 48 каналів, яка використовує стандартне кабеля категорії 5e, що забезпечує відстань 100 м між сумісними пристроями. Волоконні медіаконвертери можна використовувати для збільшення відстані між пристроями до понад 40 км.

BLU-100 сумісний з усім сімейством Soundweb London, а його 48-канальна цифрова аудіошина представляє канали 1-48 більшої 256-канальної цифрової аудіошини при інтеграції з пристроями BLU-800, BLU-320, BLU-160, BLU-120 та BLU-BOB.

Аналогові входи забезпечують програмно-налаштоване посилення з кроком 6 дБ до +48 дБ на канал та програмно-вибірне фантомне живлення на канал.

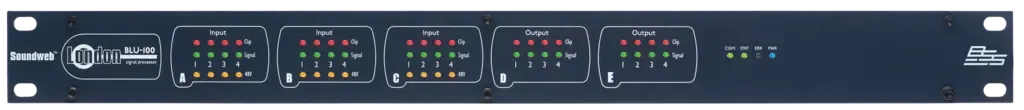

Інформація про фантомне живлення, наявність сигналу та кліп для кожного каналу легко доступна без необхідності використання ПК завдяки чіткій світлодіодній індикації на передній панелі. Двонаправлена ​​функція пошуку дозволяє ідентифікувати пристрої як з HiQnet Audio Architect, так і всередині нього.

12 керуючих входів та 6 логічних виходів дозволяють інтегрувати BLU-100 з пристроями, сумісними з GPIO. Комплект інтерфейсу Soundweb London, вичерпна документація, яка детально описує, як системи Soundweb London можна інтегрувати зі сторонніми системами керування, входить до комплекту HiQnet Audio Architect.

BLU-100 та інші члени сімейства Soundweb London забезпечують основу ідеально налаштованої системної системи.

Сигнальний процесор BLU-100

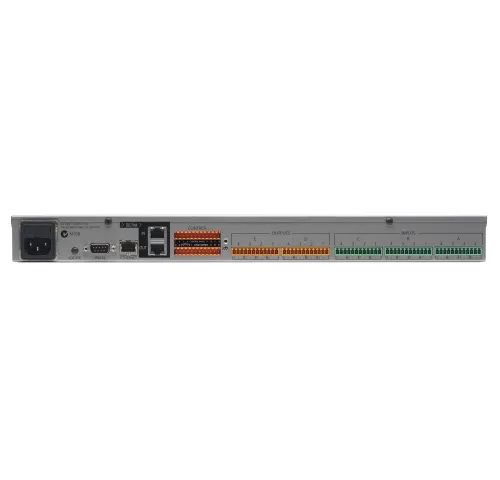

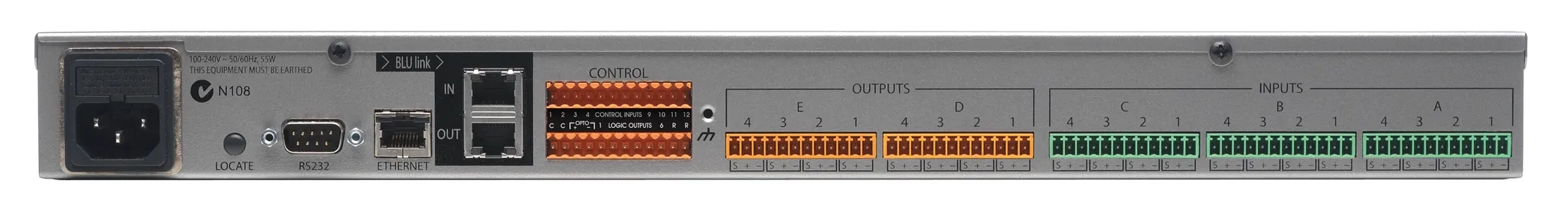

Аналогові входи: 12 електронно збалансованих на знімних гвинтових роз'ємах Phoenix Combicon

Мікрофонні/лінійні входи: Номінальне посилення 0 дБ, що електронно переключається до +48 дБ з кроком +6 дБ

Вхідний опір: 3,5 кОм

Максимальний рівень вхідного сигналу: +20 дБн при вхідному посиленні 0 дБ +8 дБн при посиленні 12 дБ

Коефіцієнт придушення синфазного сигналу: >75 дБ при 1 кГц

Вхідний шум (E.I.N.): <-128 дБн типово з джерелом 150 Ом

Фантомне живлення: 48 В номінальне, яке вибирається для кожного входу

Затримка АЦП: 37/Fs [0,77 мс за 48 кГц]

Аналогові виходи: 8 електронно збалансованих на знімних гвинтових роз'ємах Phoenix/Combicon

Максимальний рівень вихідного сигналу: +19 дБн

Частотна характеристика: 20 Гц-20 кГц (+0,5 дБ/-1 дБ)

Загальний коефіцієнт гармонічних спотворень: <0,01% від 20 Гц до 20 кГц, вихід +10 дБн

Динамічний діапазон: 108 дБ типово, 22 Гц-22 кГц незважений

Перехресні перешкоди: <-75 дБ

Вихідний опір: 40 Ом збалансований та 20 Ом незбалансований

Затримка ЦАП: 29/Fs [0,60 мс за 48k]

Порти управління: 12 входів та 6 виходів

Вхідна напруга керування: від 0 до 4,5 В

Вхідний опір управління: від 4,7 ком до +5 В (2-провідний режим), >1 МОм (3-провідний режим)

Логічна вихідна напруга: 0 або +5 без навантаження

Логічне вихідне опір: 440 Ом

Логічний вихідний струм: джерело 10 мА, 60 мА sink

Вихід сторожового таймера: роз'єм Phoenix/Combicon для стійкості до відмов.

Струм опто-виходу: максимум 14 мА

Напруга, що витримується: максимум 80 В (вимк.)

Послідовний опір: 220 Ом (ізольовано)

Мережа управління:

Рознімання: роз'єм RJ45 Ethernet

Максимальна довжина кабелю: 100 м на кабелі категорії 5 між пристроєм та комутатором Ethernet

BLU link:

Роз'єми: 2 роз'єми RJ45 Ethernet

Максимальна довжина кабелю: 100 м на кабелі категорії 5e між пристроями

Макс. Кількість вузлів: 60

Затримка: 11/Fs [0,23 мс за 48k]

Затримка наскрізної передачі: 4/Fs [0,08 мс за 48k]

Потужність та розміри:

Напруга мережі: 100-240 В змінного струму, 50/60 Гц

Потужністьність: <55 ВА

Номінал BTU: <188 BTU/год

Діапазон робочих температур: від 0 º до 45 º C

Розміри (В x Ш x Г): 45 мм x 483 мм x 229 мм

Вага: 2,9 кг
