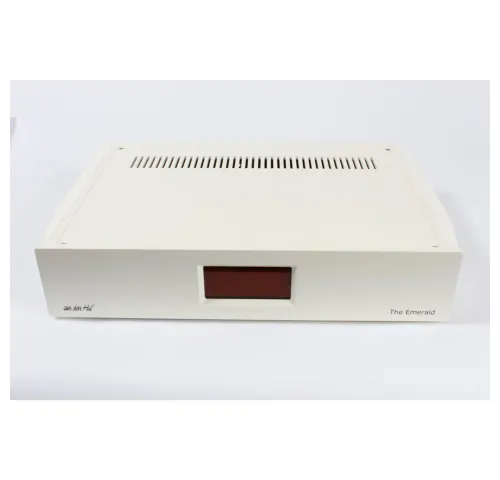

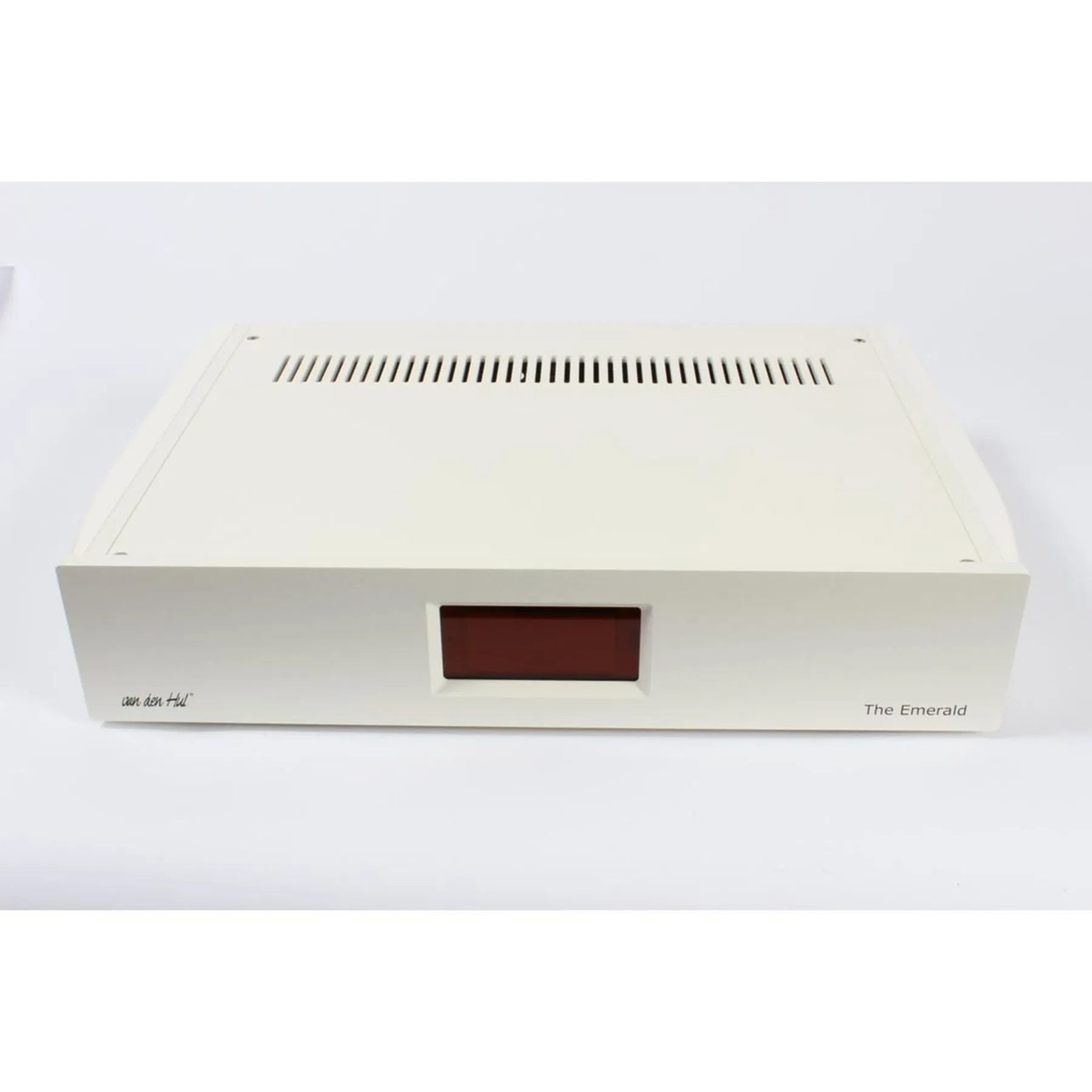

Van Den Hul The EMERALD PRE-AMP (The Emerald pre-amplifier)

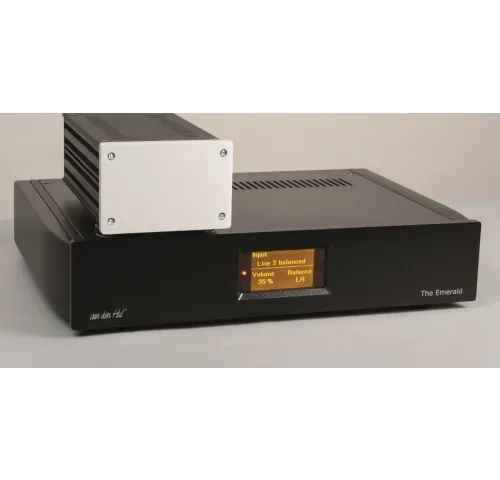

• Повністю збалансована конструкція підсилювача зі спеціальною конструкцією джерела живлення з імітацією акумулятора (ASPS). Трансформатор знаходиться у зовнішньому корпусі.
• Конструкція підсилювача дозволяє працювати в так званому змішаному режимі (симетричний-несиметричний і навпаки). Таким чином, комбінація типу «незбалансований вхід/збалансований вихід» також можлива, наприклад, як збалансований вхід/незбалансований вихід або «незбалансований вхід/незбалансований вихід» відповідно. "врівноважений вхід/врівноважений вихід".

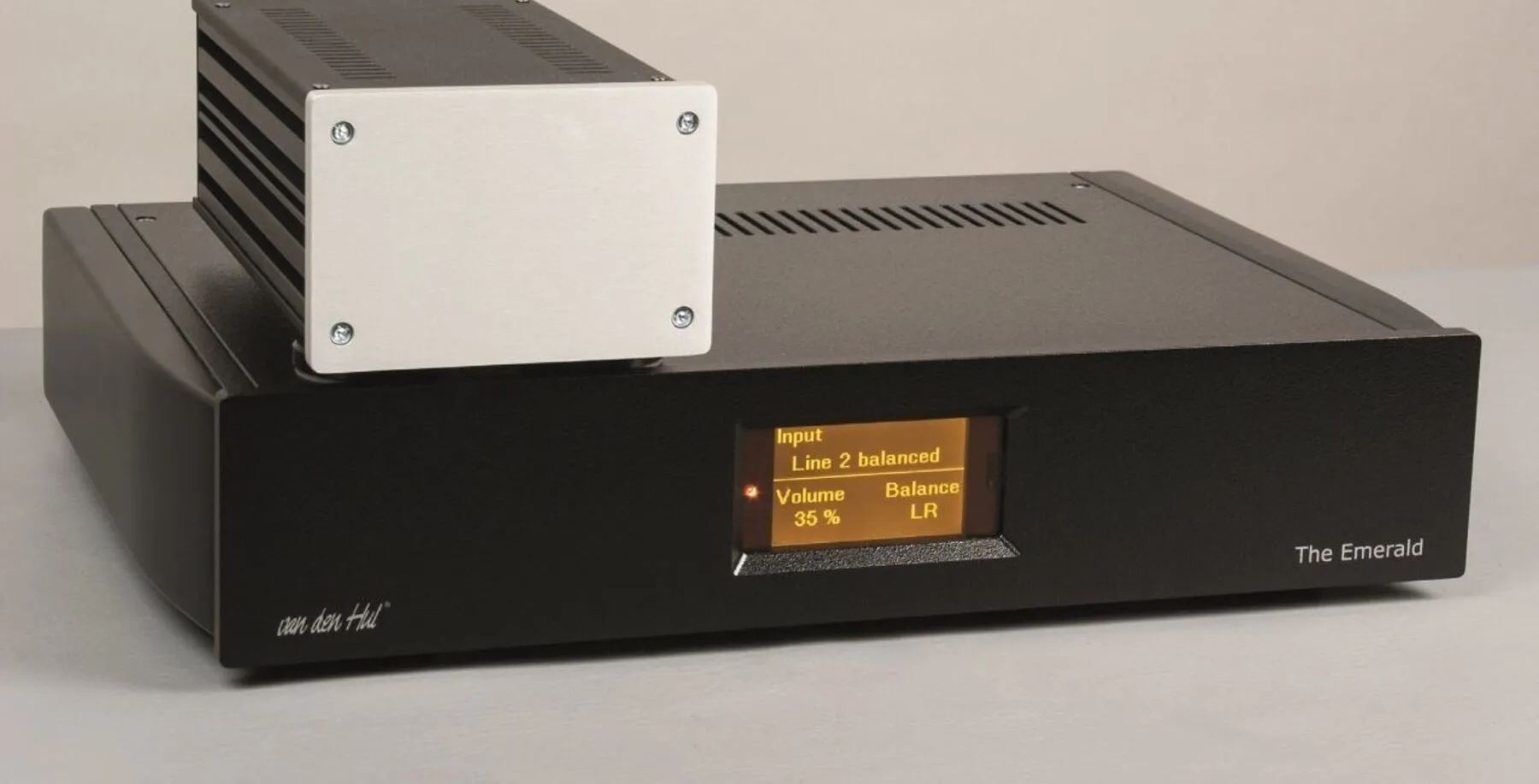

• Схема підсилювача без загального негативного зворотного зв'язку, з каскадними вхідними каскадами та вихідними каскадами на польових МОП-транзисторах. Всі функції керуються інфрачервоним пультом дистанційного керування, виточеним із цільного алюмінієвого блоку. Індикація стану (вибраний вхід, ослаблення рівня, контроль балансу тощо) на рідкокристалічному дисплеї на передній панелі підсилювача.
• Використані ті ж дизайнерські ідеї, що й у нашому Grail SB, такі як повністю збалансована схема зі зв'язком по постійному струму, високочастотна друкована плата зі з'єднаннями із 24-каратного золота та вибрані компоненти з точністю 0,1%. Дуже інноваційна електронна схема здатна обробляти суміш симетричних та несиметричних сигналів як на вході, так і на виході.
• Для налаштування всіх основних параметрів відтворення у дизайні передбачено пульт дистанційного керування. Використовуваний канал, рівні відтворення та можливий дисбаланс каналів можна точно настроїти.
• Щоб уникнути паразитних сигналів та магнітної індукції, корпус підсилювача виготовлений зі сталі товщиною 6 і 10 мм.

Напруга мережі: опціонально 230 або 115 В

Вага: 19 кг (без корпусу трансформатора)

Вхідні роз'єми та вхідний опір:

– Входи з дистанційним керуванням: 2 симетричні стереовходи + 2 несиметричні стереовходи

- Вхідний опір: 10 кОм . До землі, приземлятися

Вихідні роз'єми та вихідний опір:

- Вихід: 1 симетричний стереовиход + 1 несиметричний стереовиход. обидва виходи (балансний + небалансний) доступні одночасно, якщо вхідний опір наступних підсилювачів потужності вище 10 кОм при паралельному включенні.

- Вихідний опір (на всіх виходах): бл. 350 Ом

- Вихідна напруга: >= 6Vss на симетричному виході.

Смуга пропускання та спотворення:

- Прибл. 5 Гц … 20 кГц + - 0,2 дБ

- Спотворення: менше ніж 0,01% (1 кГц) при 1 В середньоквадратичного значення на симетричному виході.

Регулювання рівня:

128-ступеневий атенюатор з дистанційним керуванням та спеціальними сигнальними реле низького рівня (масив комутованих резисторів з постійним вхідним опором) з 0,75 дБ/крок

Максимум. згасання: -95,25 дБ. Схема ступеневого атенюатора також дозволяє регулювати баланс каналів і функцію приглушення сигналу, що також керується за допомогою інфрачервоного пульта дистанційного керування.
