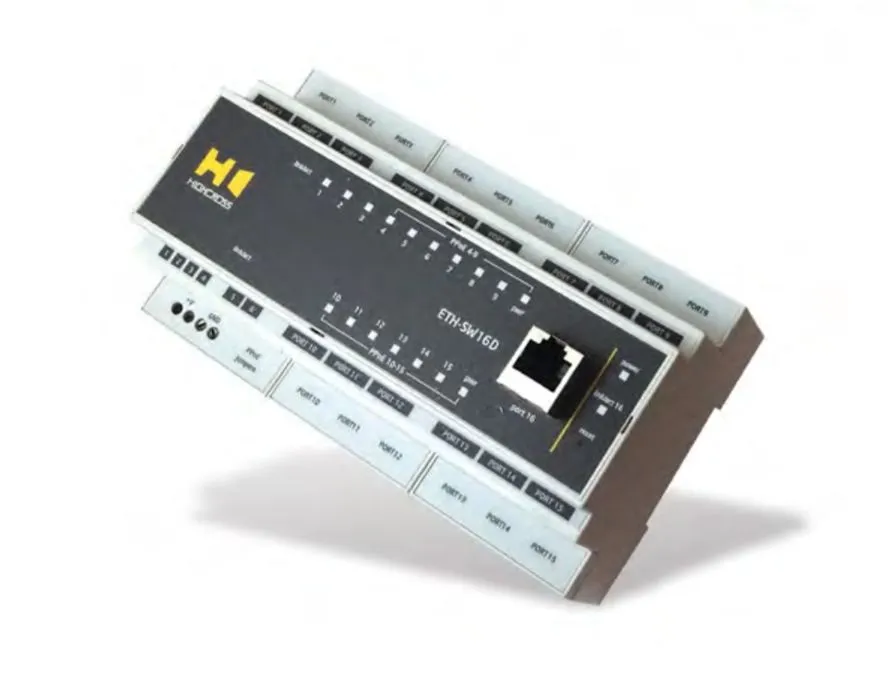

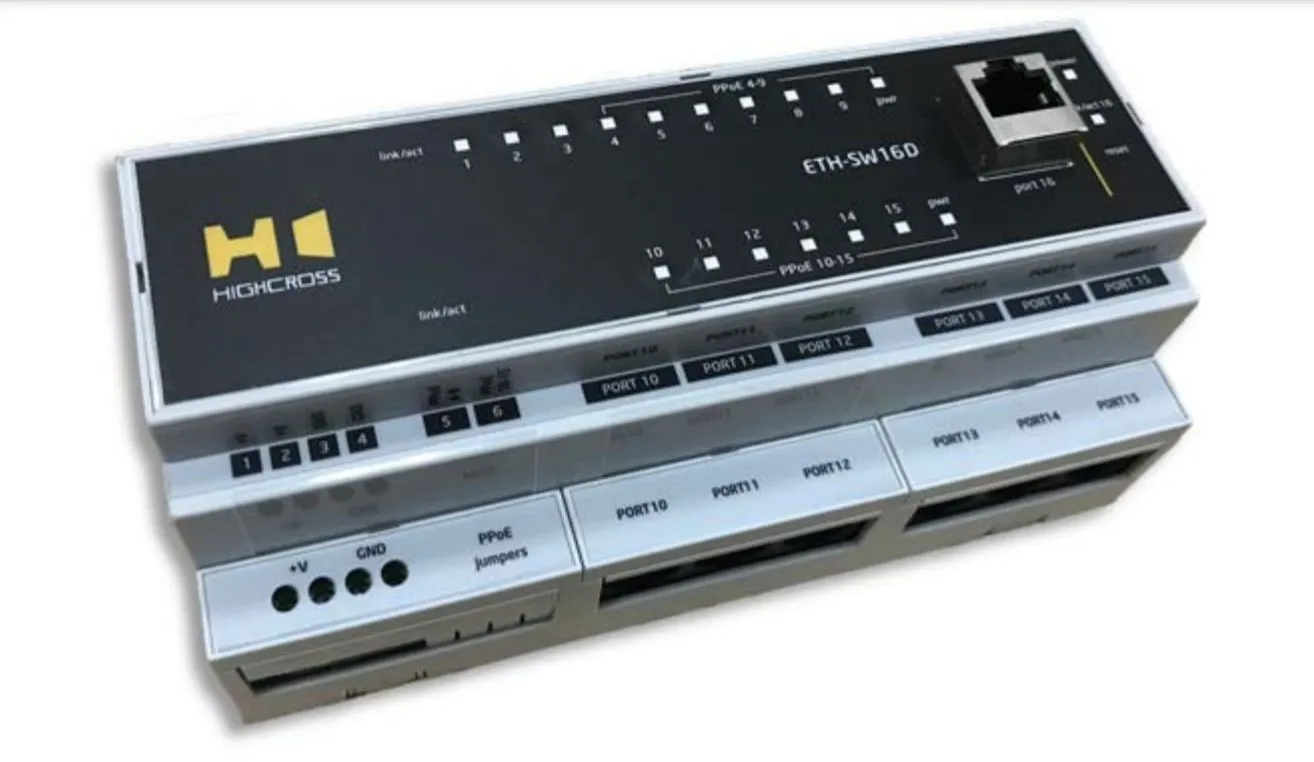

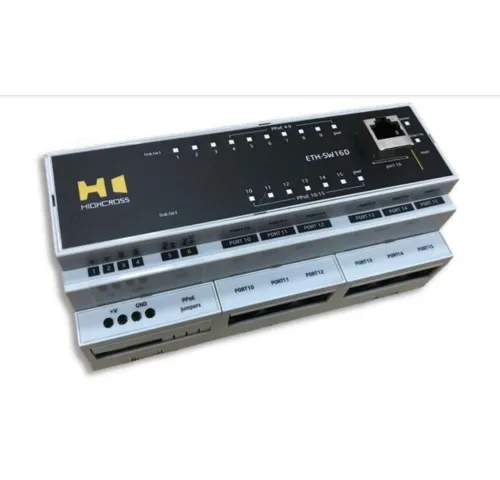

HIGHCROSS ETH-SW16D

Коммутатор 10/100 Ethernet ETH-SW16D предназначен для подключения устройств к сети Ethernet. Устройство поддерживает раздачу питания по витой паре по стандарту 802.3af Mode B (Passive PoE). Устройство исполнено в негорючем корпусе типоразмера 9M для крепления на 35 мм европейскую инсталляционную шину (Din-rail). Коммутатор имеет 16 портов для подключения устройств к сети Ethernet через разъемы RJ45. Подача питания для устройств по портам Ethernet возможна в группу портов №4..9 (канал PPoE 4–9) и группу портов №10..15 (канал PPoE 10–15). Модуль имеет независимую токовую защиту от перегрузки по каждому из каналов PPoE. Модуль имеет индикацию наличия входного питания, активности портов и подачи питания в каналы PPoE.

Количество портов Ethernet: 16 (10BASE-T, 100BASE-TX), Auto-MDIX, Half duplex/Full duplex

Гальваническая развязка между портами

Коммутационная способность: 3.2 Гбит/с

Пропускная способность: 1.4 млн пакетов в секунду

 Поддерживается предотвращение блокировки HOL

Jumbo кадр: 9216 байт

QoS: 4 аппаратных очереди WRR CoS 802.1p

Тип кабеля: UTP Cat5 или выше

Поддержка подачи питания PoE на устройства

Поддержка стандарта: PoE/IEEE 802.3af-2003
Протокольно – нет
Электрически – 802.3af mode B

Поддержка стандарта: PoE+ (PoE+)/IEEE 802.3at-2009
Протокольно – нет
Электрически – 802.3at mode B

Тип подачи питания: PoE 10/100 mode B – DC on spares

Контакты: «4+5» – “DC+”, «7+8» – “DC−“

Гальванически развязанное питание устройства и каналов PPoE 4–9 и 10–15

Напряжение питания устройства: +12..48В

Потребляемый ток: 250 мА при +12В / 100 мА при +48В

Напряжение питания по каналу PPoE 4–9: Равно напряжению на клеммах питания каналов PPoE 4–9

Напряжение питания по каналу PPoE 10–15: Равно напряжению на клеммах питания каналов PPoE 10–15

Токовая защита от перегрузки по каналам PPoE: 750 мА/канал

Максимальный допустимый ток по портам питания PoE: 400 мА/порт

Рабочий температурный диапазон: –20…+60° C / 0…+140°F

Допустимая относительная влажность: 5…80%

Габаритные размеры модуля: 90 x 160 x 58 мм / 3.55” x 6.30” x 2.28”

Вес модуля: 200 г / 0.44 lbs

Степень защиты: IP20
