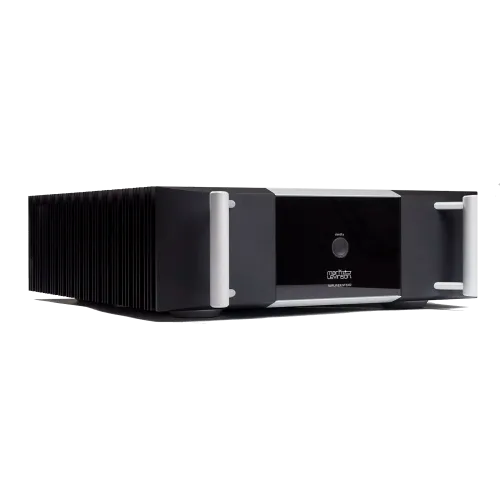

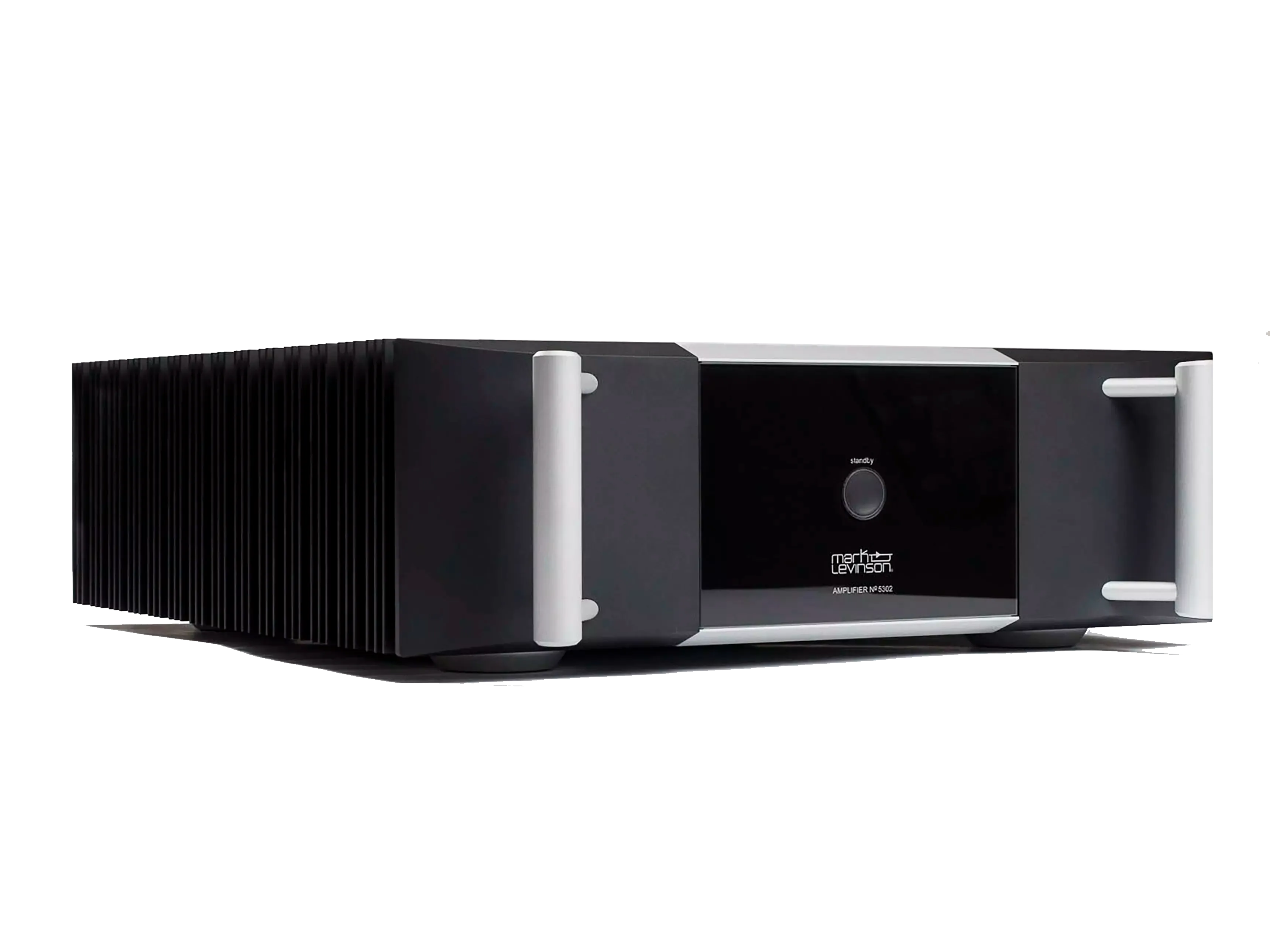

Mark Levinson № 5302 (MLNO5302EU)

Mark Levinson №5302 сочетает в себе лучшие материалы, технологии и мастерство для исключительной красоты и производительности. Мощный, полностью дискретный, с прямой связью, двойной монофонический усилитель класса AB с мостовым соединением для монофонической работы, №5302 обеспечивает все характеристики и качество, ожидаемые от Mark Levinson, с исключительной ценностью и доступностью для более широкого круга покупателей.

УСИЛЕНИЕ

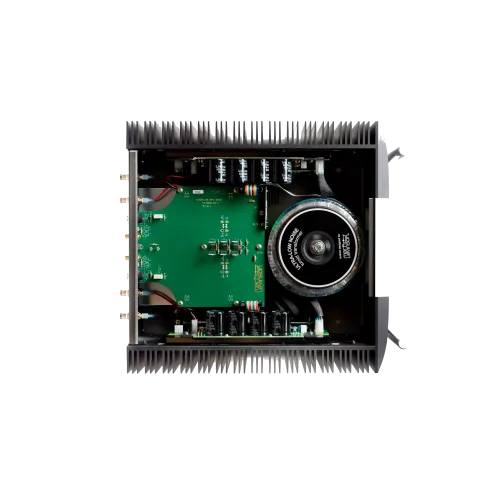

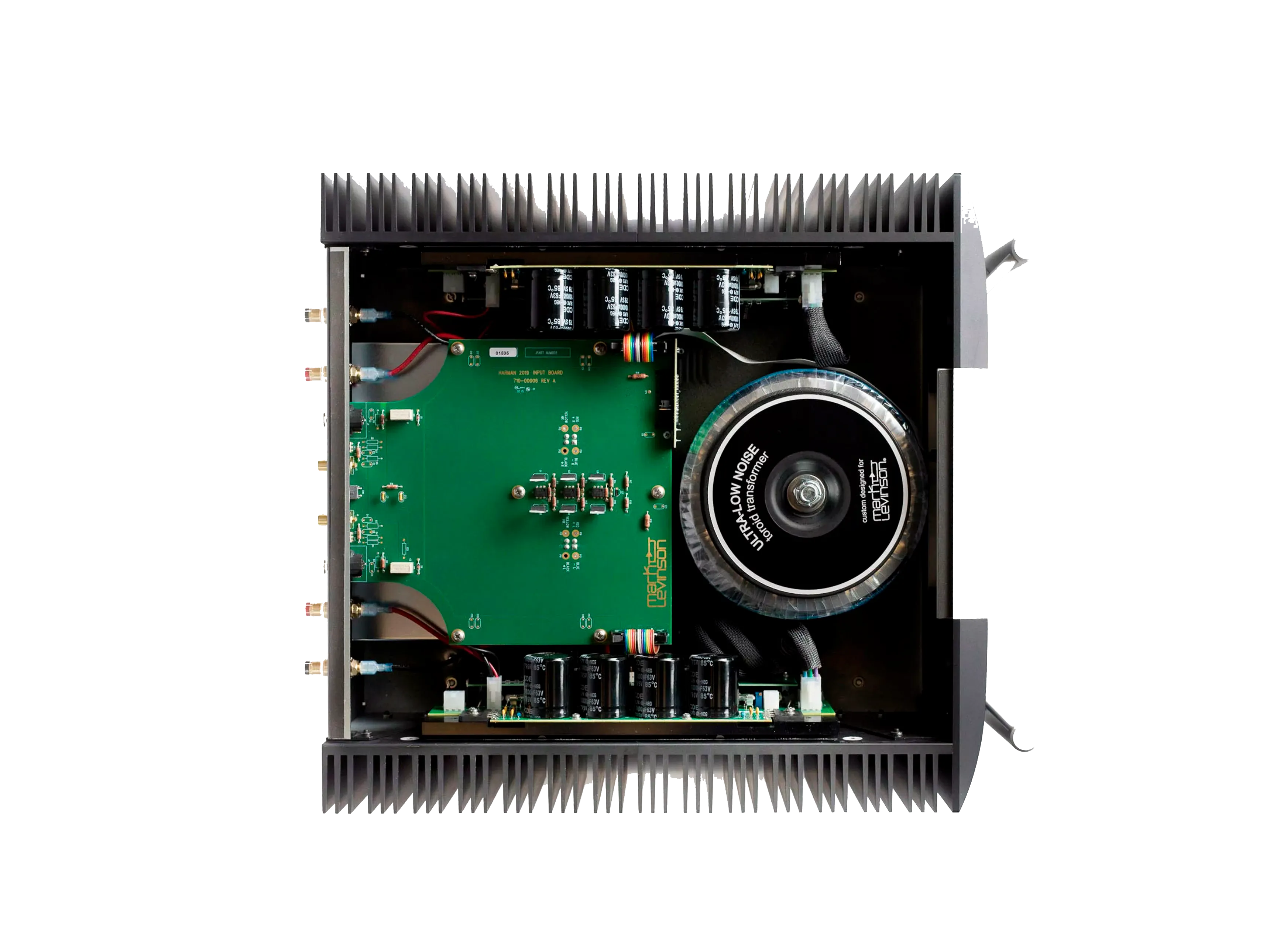

Полностью дискретные каналы усилителя класса AB с прямой связью получают питание от крупногабаритного тороидального трансформатора мощностью 1100 ВА с отдельными вторичными обмотками для левого и правого каналов. В каскаде усиления по напряжению используется топология, непосредственно унаследованная от нашумевшего усилителя №534, который сопряжен с выходным каскадом, состоящим из двух быстродействующих транзисторов, работающих в классе А, и шести выходных транзисторов 260 В, 15 А. Два устройства Thermal-Trak в уникальной конфигурации гарантируют стабильное смещение на выходе независимо от нагрузки или температуры. Четыре конденсатора по 10 000 мкФ на канал, расположенные непосредственно на печатной плате выходного каскада, легко обеспечивают достаточный ток для консервативных 135 Вт на канал при 8 Ом, 270 Вт на канал при 4 Ом и 55 Вт в мостовом режиме в режиме моно и стабильной работе при 2 Ом.

КОНТРОЛЬ

Системная интеграция и коммуникационные порты включают Ethernet, USB, RS-232, ИК-вход и триггерный вход и выход 12 В. Новый прочный алюминиевый ИК-пульт дистанционного управления входит в комплект поставки №5302. Наконец, внутренняя веб-страница позволяет настраивать, импортировать и экспортировать конфигурации, а также обновлять программное обеспечение с помощью ПК и стандартного веб-браузера.

ИНДУСТРИАЛЬНЫЙ ДИЗАЙН

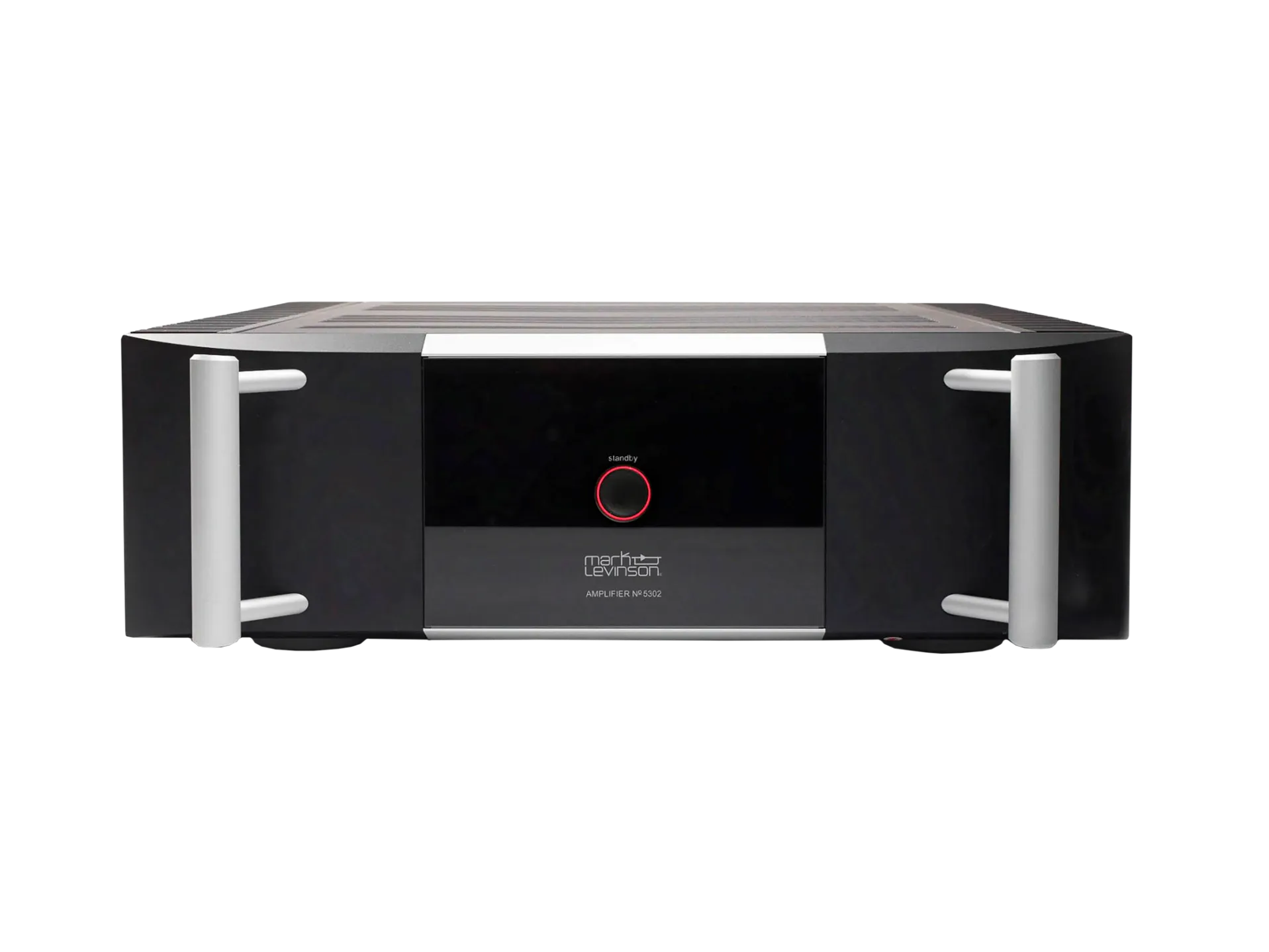

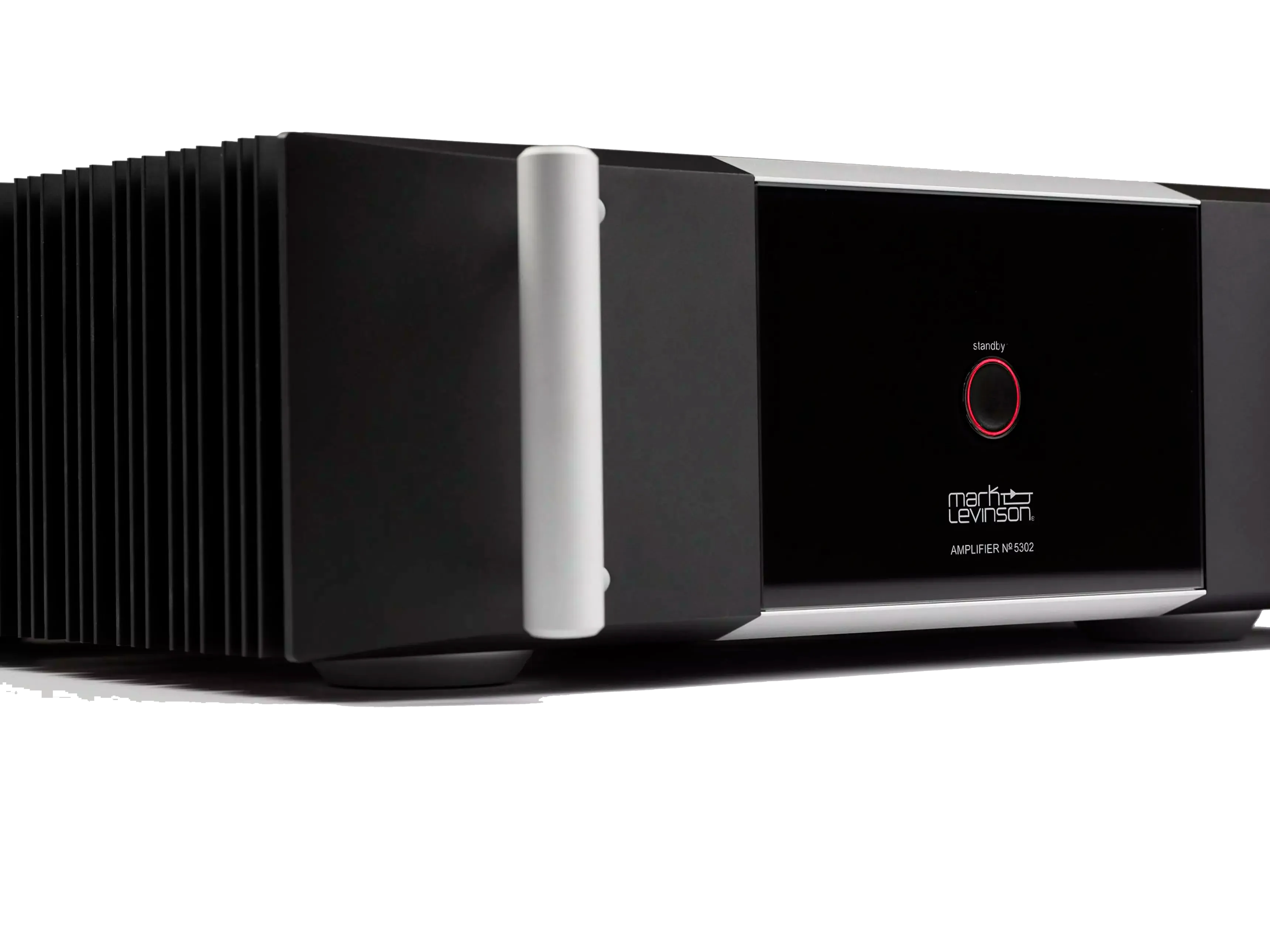

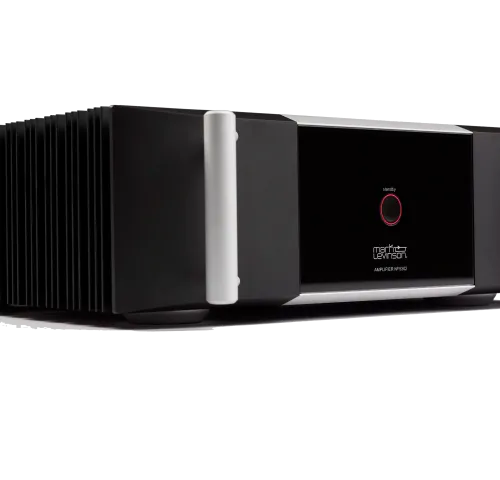

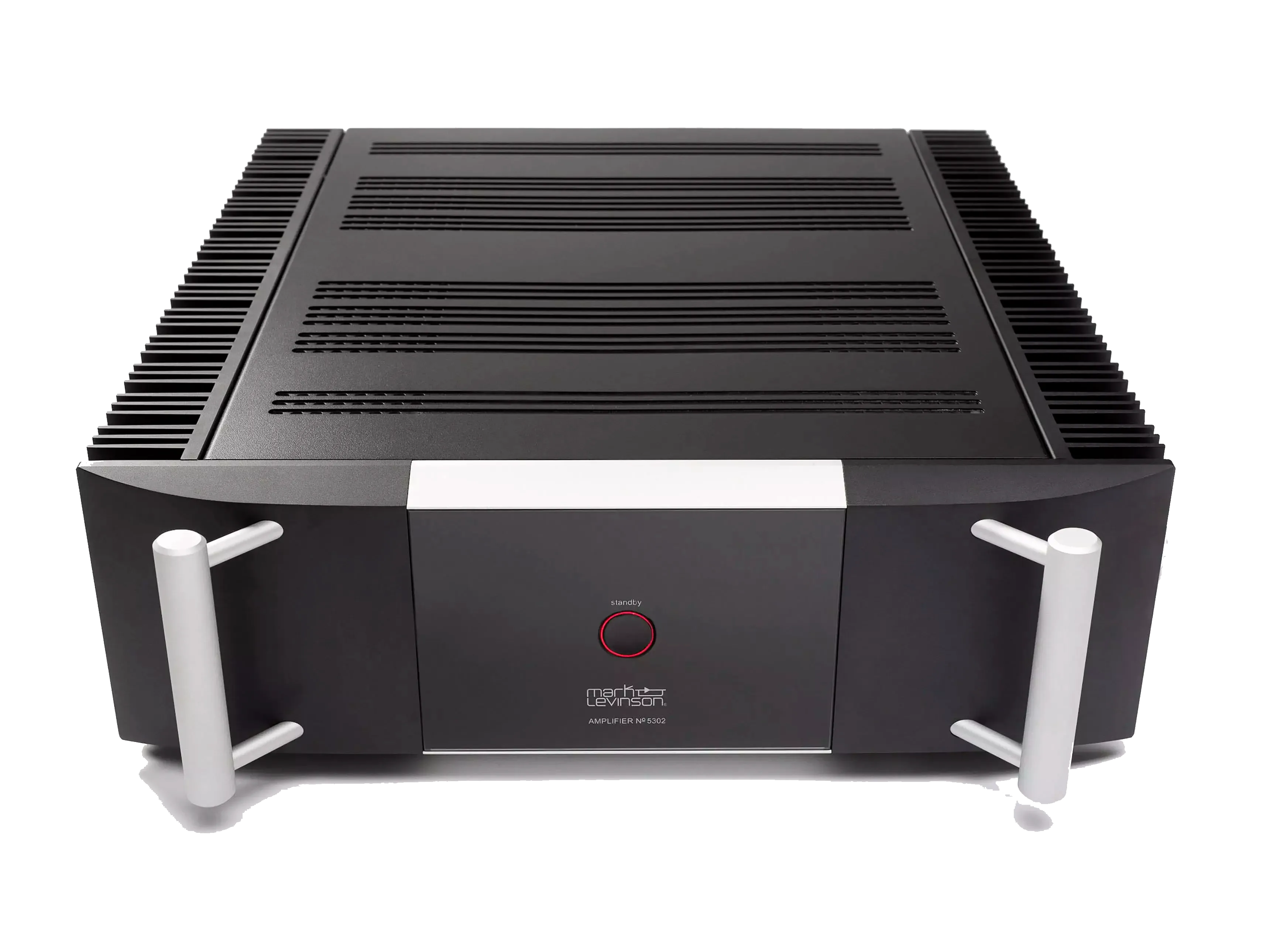

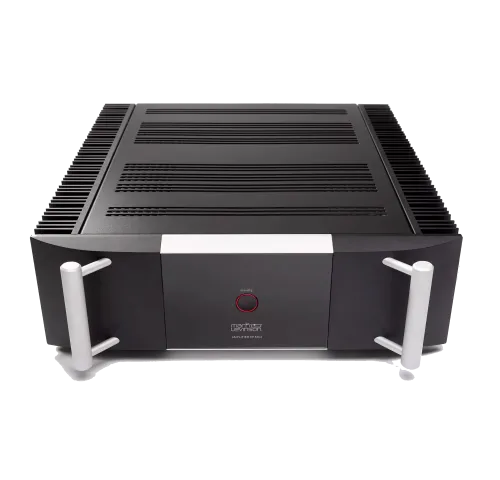

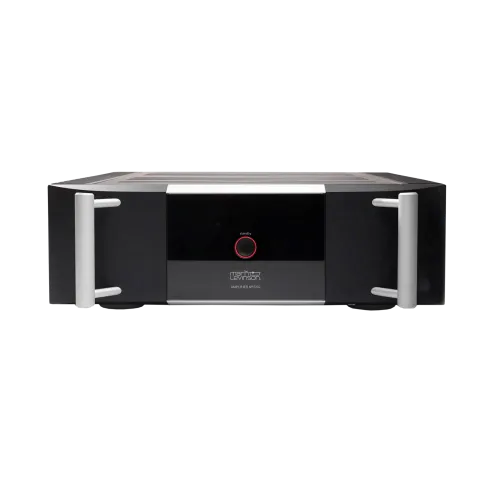

Роскошная отделка и смелая геометрия являются отличительными чертами дизайна Mark Levinson. Прочные алюминиевые передние панели толщиной в один дюйм, обработанны дробеструйной обработкой и черным анодированием таким образом, чтобы они плавно перетекали в гладкий стеклянный дисплей, который утоплен в алюминиевую рамку, с такойже дробеструйной обработкой, из прозрачного анодированного алюминия. Светящееся кольцо подчеркивает большую алюминиевую кнопку режима ожидания, тонко сообщая о состоянии питания. Прочные алюминиевые ручки  и сорок два сгруппированных по трем группам ребра синхронизации с каждой стороны подчеркивают надежность и функциональность.

Благодаря тщательно продуманным деталям, в том числе тисненым вентиляционным отверстиям на верхней крышке, трафаретной печати логотипа и надписям за стеклянной панелью, а также изготовленным на заказ алюминиевым ножкам, модель №5302 излучает элегантность и стиль.

Модель №5302 разработана, спроектирована и изготовлена с высокой точностью в США.

Все блоки производства №5302 проходят 100% функциональное тестирование перед отправкой, и на всех блоках будут проверены следующие характеристики и электрические измерения. Все производственные единицы будут соответствовать всем спецификациям, перечисленным ниже, или превосходить их.

СТЕРЕО РЕЖИМ

Выходная мощность: 135 Вт/канал, нагрузка 8 Ом, от 20 Гц до 20 кГц, коэффициент нелинейных искажений <0,35%, нагрузка на оба канала 270 Вт/канал, нагрузка 4 Ом, от 20 Гц до 20 кГц

Усиление: 25,8 Дб

Входная чувствительность: вход 145 мВ RMS для выхода 2,83 В RMS

МОСТОВОЙ МОНОФОНАЛЬНЫЙ РЕЖИМ

Выходная мощность: 275 Вт, нагрузка 8 Ом, от 20 Гц до 20 кГц, при КНИ <0,3% 550 Вт, нагрузка 4 Ом, от 20 Гц до 20 кГц

Усиление: 31,8 дБ

Входная чувствительность: вход 73 мВ RMS для выхода 2,83 В RMS

Общие гармонические искажения: <0,04% при 1 кГц, 275 Вт, нагрузке 8 Ом

Соотношение сигнал шум: >105 дБ, от 20 Гц до 20 кГц, широкополосный, невзвешенный, относительно 275 Вт/8 Ом

ОБЩИЕ

Частотная характеристика:

от 20 Гц до 20 кГц, +0/–0,35 дБ <2 Гц до 80 кГц, +0/–3 дБ

Входное сопротивление: симметричное (XLR): 100 кОм

Несимметричный/несимметричный (RCA): 50 кОм

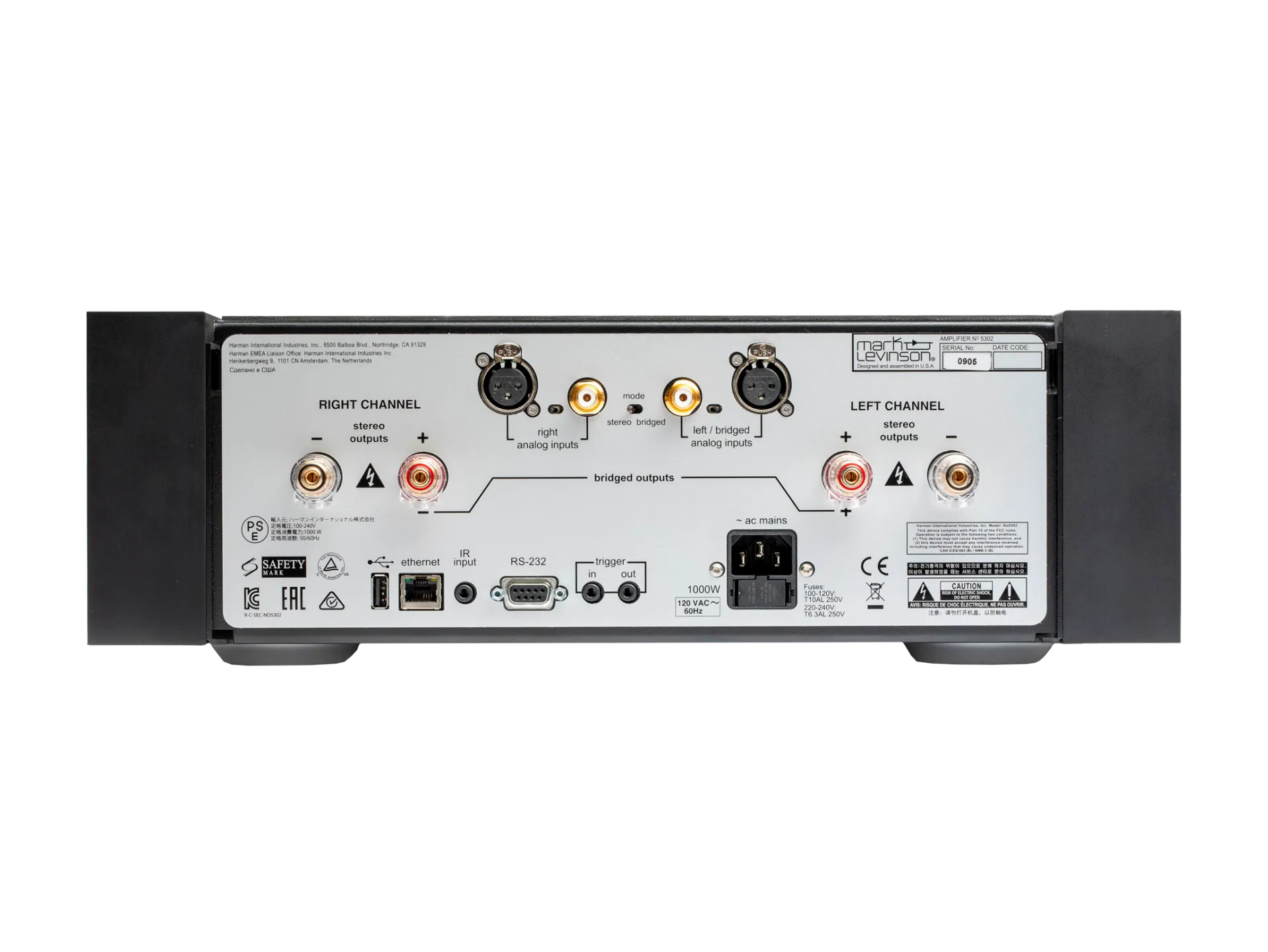

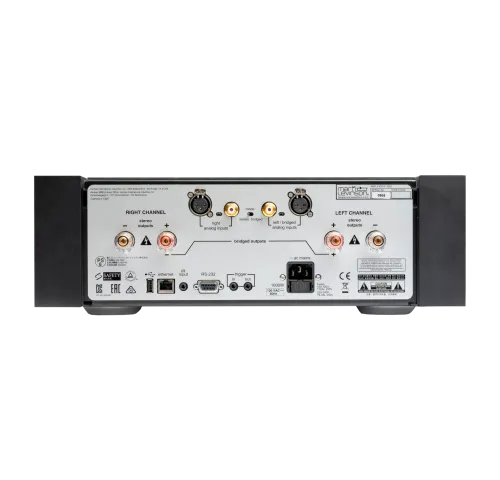

Входные разъемы:
 2 сбалансированных линейных входов (XLR)

 2 несимметричных линейных входов(RCA)

Выходные разъемы: 2 сильноточные многоконтактные клеммы <0,3% при 20 кГц, 275 Вт, нагрузка 8 Ом

Разъемы управления:

• порт RS-232 (DB-9)
•  Порт Ethernet (RJ-45)
•  USB-порт для обновления прошивки (USB-A)
•  ИК-вход основной полосы частот (телефонный разъем ⅛"/3,5 мм)
•  программируемый триггерный выход 12 В пост. тока, максимум 100 мА (разъем ⅛"/3,5 мм)
•  программируемый триггерный вход 12 В пост. тока (разъем ⅛"/3,5 мм)

Потребляемая мощность:

• Максимум: 1000 Вт
•  Вкл, холостой ход (стереорежим): 90 Вт
•  Вкл, бездействие (мостовой режим): 70 Вт
•  Нормальный режим ожидания: 35 Вт
•  Энергосбережение в режиме ожидания: 2 Вт
•  Зеленый в режиме ожидания: <0,4 Вт

РАЗМЕРЫ/ВЕС
Только блок:
 Высота: 5,72 дюйма/145 мм

 Высота без ножек: 5,25 дюйма/133 мм

 Ширина: 17,25 "/438 мм

 Глубина, только корпус: 18,00"/457 мм

 Глубина с ручками и разъемами для динамиков: 20,75 дюйма/527 мм

 Вес: 70 фунтов/31,7 кг
